光伏逆变器PV Inverter


为光伏能源转换系统提供可靠的浪涌与过电压保护

光伏逆变器连接光伏组件、直流母线和交流电网，长期运行于复杂户外环境。乔顿提供覆盖DC输入、DC Bus、功率转换及AC侧的电路保护器件，帮助客户建立多级保护方案。

典型应用

·         PV DC Input

·         DC Bus

·         MPPT / 逆变功率级

·         AC Output

·         Control Power

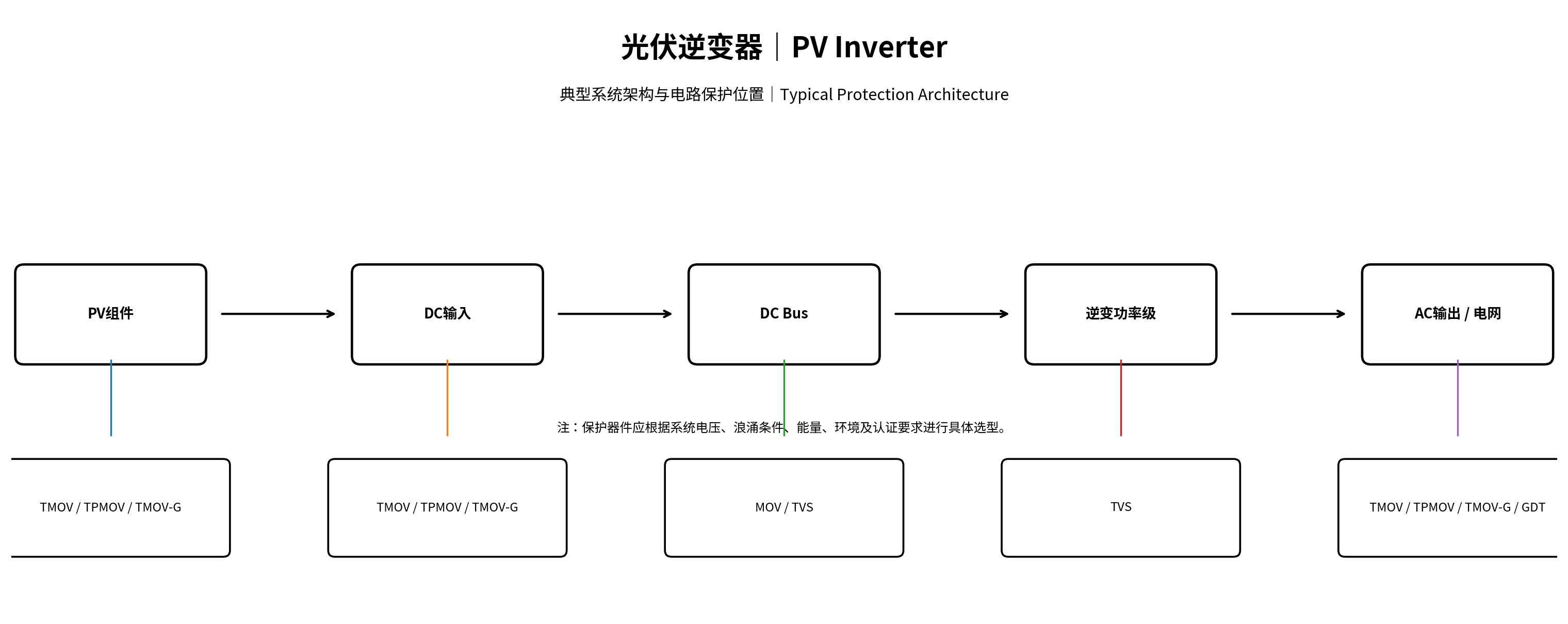

典型应用框架图


推荐产品

核心产品：TMOV｜TPMOV｜TMOV-G

配套产品：MOV｜GDT｜TVS｜NTC

官网CTA

查看推荐产品 →    获取Datasheet →    提交选型需求 →    联系乔顿FAE →


推荐产品

TPMOV 20M
Part Number Nominal Sys
tem Voltage
Un【VAC】		 Vrms
【V】		 Vdc
【V】		 Imax 8/20μs
40Times
【A】		 In 8/20μs
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR20M50KIT 24 50 65 40000 20000 156 1.4 82 10 135 300 17950
VCRR20M275KIT 230 275 350 40000 20000 920 1.4 430 10 710 300 2950
VCRR20M300KIT 240 300 385 40000 20000 1000 1.4 470 10 775 300 2880
VCRR20M320KIT 277 320 420 40000 20000 1060 1.4 510 10 840 300 2650
VCRR20M385KIT 277 385 505 40000 20000 1250 1.4 620 10 1025 300 2200
VCRR20M460KIT 347 460 615 40000 20000 1280 1.4 750 10 1240 300 1820
VCRR20M510KIT 347 510 670 40000 20000 1300 1.4 820 10 1355 300 1800
VCRR20M625KIT 480 625 825 40000 20000 1580 1.4 1000 10 1650 300 1350
TPMOV 10M
Part Number Nominal Sys
tem Voltage
Un【VAC】		 Vrms
【V】		 Vdc
【V】		 Imax 8/20μs
40Times
【A】		 In 8/20μs
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR10M50KIT 24 50 65 20000 10000 110 0.8 82 10 135 175 5880
VCRR10M275KIT 230 275 350 20000 10000 335 1.4 430 10 710 175 1160
VCRR10M300KIT 240 300 385 20000 10000 385 1.4 470 10 775 175 1020
VCRR10M350KIT 277 350 460 20000 10000 420 1.4 560 10 910 175 850
VCRR10M385KIT 277 385 505 20000 10000 425 1.4 620 10 1025 175 780
VCRR10M460KIT 347 460 615 20000 10000 460 1.4 750 10 1240 175 635
VCRR10M510KIT 347 510 670 20000 10000 485 1.4 820 10 1355 175 600
VCRR10M550KIT 480 550 745 20000 10000 505 1.4 910 10 1500 175 525
VCRR10M625KIT 480 625 825 20000 10000 620 1.4 1000 10 1650 175 450
VCRR10M680KIT 480 680 895 20000 10000 685 1.4 1100 10 1815 175 430
20 Ultra High Energy TMOV-G Series
Part Number UL Volts
VAC【V】		 Recommended
MCOV
VAC【V】		 UL
MCOV
VAC【V】		 Withstanding Surgecurrent
(1.2/50~8/20us）40 times		 Platfom
Voltage
1000V/us		 Peak Voltage
V1000V/us		 Wmax
(10/1000us)【J】		 GDT
Voltage
【V】		 MoVv
(1mA)
【V】		 ▲Vv(1 mA)
【%】		 Max clamping
Vc【V】		 Max clamping
Ic【A】		 Ctyp
(1 kHz)
【pF】
VCRR20E820K1105S 50 55 70 15/7 ≤150 ≤710 67 90(72~108) 82 10 135 150 2400
VCRR20E471K4105S 300 360 390 15/7 ≤830 ≤1800 490 1000(800~1200) 470 10 775 150 320
VCRR20E561K4105S 350 420 460 15/7 ≤990 ≤1800 560 1000(800~1200) 560 10 925 150 260
VCRR20E751K4105S 460 560 600 15/7 ≤1320 ≤1800 630 1000(800~1200) 750 10 1240 150 220
14 Ultra High Energy TMOV-G Series
Part Number UL Volts
VAC【V】		 Recommended
MCOV
VAC【V】		 UL
MCOV
VAC【V】		 Withstanding Surgecurrent
(1.2/50~8/20us）40 times		 Platfom
Voltage
1000V/us		 Peak Voltage
V1000V/us		 Wmax
(10/1000us)【J】		 GDT
Voltage
【V】		 MoVv
(1mA)
【V】		 ▲Vv(1 mA)
【%】		 Max clamping
Vc【V】		 Max clamping
Ic【A】		 Ctyp
(1 kHz)
【pF】
VCRR14E820K1105S 50 55 70 10KV/5KA ≤150 ≤710 43 90(72~108) 82 10 135 50 2400
VCRR14E471K4105S 300 360 390 10KV/5KA ≤830 ≤1800 280 1000(800~1200) 470 10 775 50 320
VCRR14E561K4105S 350 420 460 10KV/5KA ≤990 ≤1800 310 1000(800~1200) 560 10 925 50 260
VCRR14E751K4105S 460 560 600 10KV/5KA ≤1320 ≤1800 335 1000(800~1200) 750 10 1240 50 220
20 High Surge TMOV-G series
Part Number UL Volts
VAC【V】		 Recommended
MCOV
VAC【V】		 UL
MCOV
VAC【V】		 Withstanding Surgecurrent
(1.2/50~8/20us）40 times		 Platfom
Voltage
1000V/us		 Peak Voltage
V1000V/us		 Wmax
(10/1000us)【J】		 GDT
Voltage
【V】		 MoVv
(1mA)
【V】		 ▲Vv(1 mA)
【%】		 Max clamping
Vc【V】		 Max clamping
Ic【A】		 Ctyp
(1 kHz)
【pF】
VCRR20E820K1105S 50 55 70 10KV/5KA ≤150 ≤710 56 90(72~108) 82 10 135 50 2400
VCRR20E471K4105S 300 360 390 10KV/5KA ≤830 ≤1800 350 1000(800~1200) 470 10 775 50 320
VCRR20E561K4105S 350 420 460 10KV/5KA ≤990 ≤1800 366 1000(800~1200) 560 10 925 50 260
VCRR20E751K4105S 460 560 600 10KV/5KA ≤1320 ≤1800 410 1000(800~1200) 750 10 1240 50 220
20 Ultra High Energy TMOV Shell Series
Part Number Type Vrms
【V】		 Vdc
【V】		 Imax(8/20μs)
1Times
【A】		 In(8/20μs)
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR20E820KU* 20E820KU 50 65 10000 5000 67 1.0 82 10 135 125 5880
VCRR20E471KU* 20E471KU 300 385 15000 7500 490 1.0 470 10 775 125 1020
14 Ultra High Energy TMOV Shell Series
Part Number Type Vrms
【V】		 Vdc
【V】		 Imax(8/20μs)
1Times
【A】		 In(8/20μs)
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR14E820KU* 14E820KU 50 65 5000 2500 43 0.6 82 10 135 75 4000
VCRR14E471KU* 14E471KU 300 385 10000 5000 280 1.0 470 10 775 75 680
VCRR14E561KU* 14E561KU 350 460 10000 5000 310 1.0 560 10 910 75 580
VCRR14E621KU* 14E621KU 385 505 10000 5000 310 1.0 620 10 1025 75 530
VCRR14E751KU* 14E751KU 460 615 10000 5000 335 1.0 750 10 1240 75 430
VCRR14E102KU* 14E102KU 625 825 10000 5000 560 1.0 1000 10 1650 75 350
20 TMOV Series
Part Number Type Vrms
【V】		 Vdc
【V】		 Imax(8/20μs)
1Times
【A】		 In(8/20μs)
15Times
【A】		 Wmax
(10/1000us)
【J】		 Pmax
【W】		 Vv
【1mA】		 ▲Vv
【%】		 Max clamping voltage Vc
【V】		 Max clamping voltage Ic
【A】		 Ctyp
(1kHz)
【pF】
VCRR20*820K* 20*820K* 50 65 10000 5000 56 1.0 82 10 135 100 2400
VCRR20*471K* 20*471K* 300 385 10000 5000 350 1.0 470 10 775 100 390
VCRR20*561K* 20*561K* 350 460 10000 5000 366 1.0 560 10 910 100 320
VCRR20*621K* 20*621K* 385 505 10000 5000 372 1.0 620 10 1025 100 290
VCRR20*751K* 20*751K* 460 615 10000 5000 410 1.0 750 10 1240 100 260
VCRR20*102K* 20*102K* 625 825 10000 5000 560 1.0 1000 10 1650 100 180
